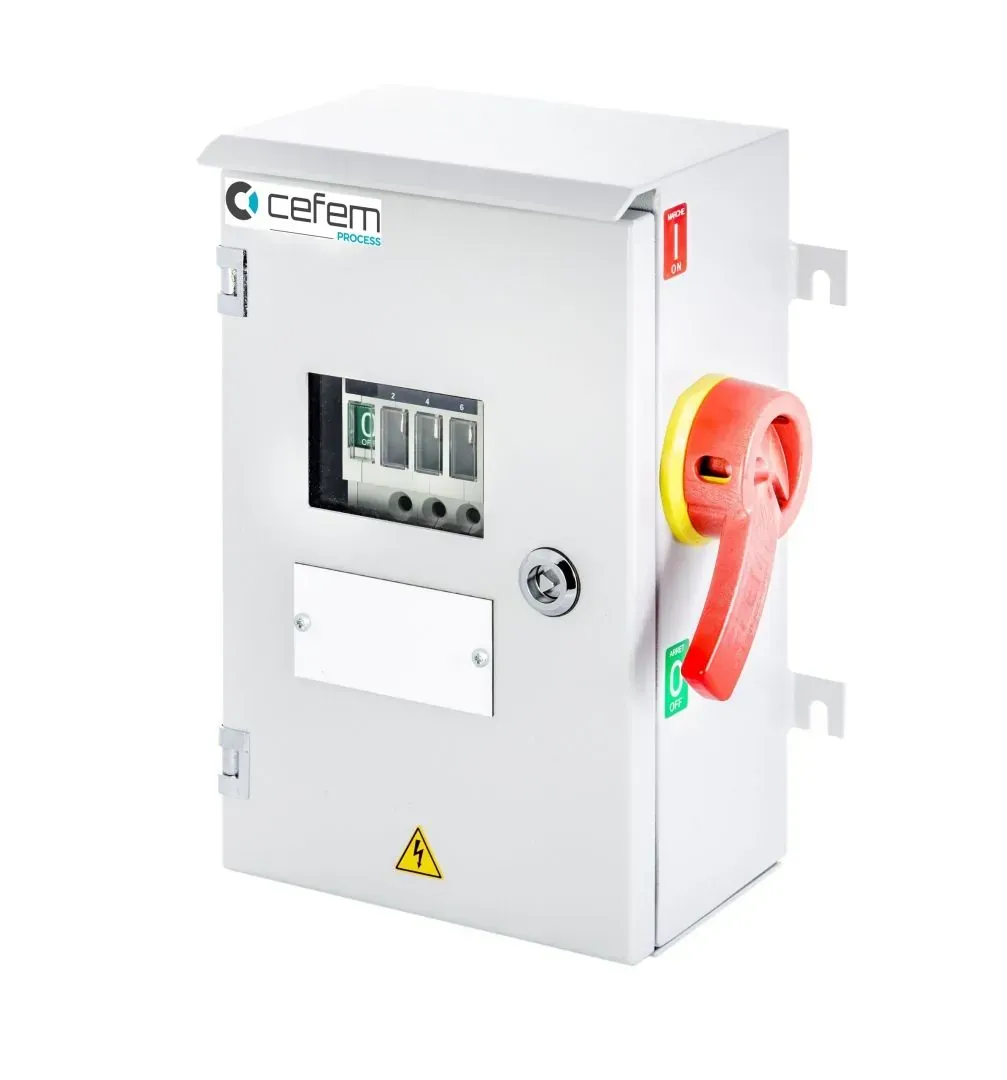

Safebloc Aço
Chave de bloqueio ICV de 40 a 1600 A em aço eletrozincado de 2 mm, monobloco e soldado, para uso interno e externo na indústria em geral.
Ver detalhesSafeblocs · ICV · CEFEM Process

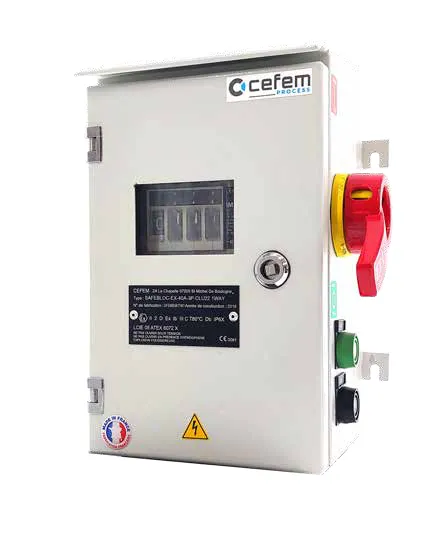

Chaves de bloqueio com contato visual
Safeblocs CEFEM Process são chaves de bloqueio com contato visual (ICV) de 40 a 1600A em aço, inox, poliéster e ATEX, para bloqueio seguro junto ao motor.
A Safebloc é um interruptor de contato visual (ICV) instalado junto ao motor. A manopla vermelha secciona a carga no local, a janela de inspeção mostra a abertura física dos contatos e o travamento aceita cadeados para o procedimento de bloqueio e etiquetagem (LOTO).
A linha cobre de 40 a 1600 A, com invólucros para cada ambiente: aço para a indústria em geral, inox para alimentos e farmacêutica, poliéster para ambientes corrosivos e versões ATEX para atmosferas explosivas de gás e poeira. Os equipamentos podem ser personalizados com botoeiras, contatos auxiliares e medição.
- Segurança das equipes em manutenção, comissionamento e start-up
- Corte visível: os contatos abertos ficam à vista pela janela de inspeção
- Bloqueio local junto ao motor, com até 3 cadeados na posição desligado
- Intertravamento duplo: a porta não abre com a chave ligada e a chave não liga com a porta aberta
- Indicador mecânico de posição integrado nos interruptores de 40 a 160 A
- Desligamento de emergência e redução do risco de erro humano no bloqueio
- Atende aos requisitos de bloqueio e sinalização da NR-10 e da NR-12
Fabricante
Modelos

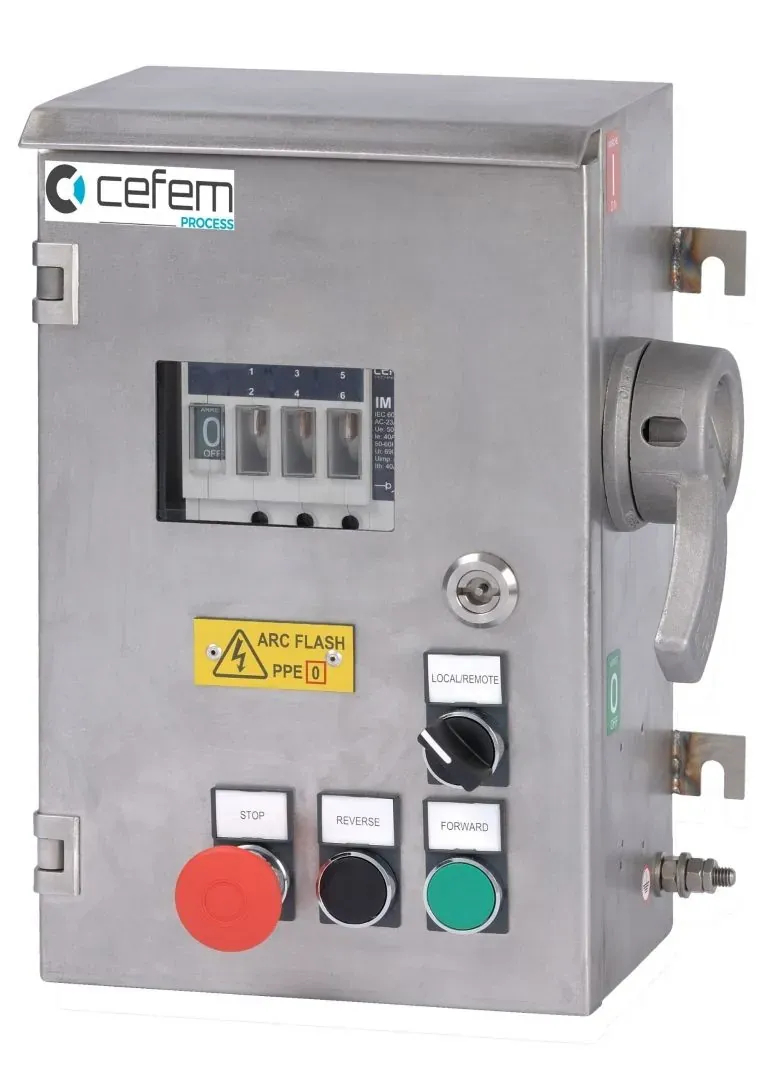

Safebloc Inox
Chave de bloqueio ICV em inox 304L de 2 mm, acabamento escovado e IP65, para alimentos, bebidas e farmacêutica com exigências rigorosas de higiene.
Ver detalhes

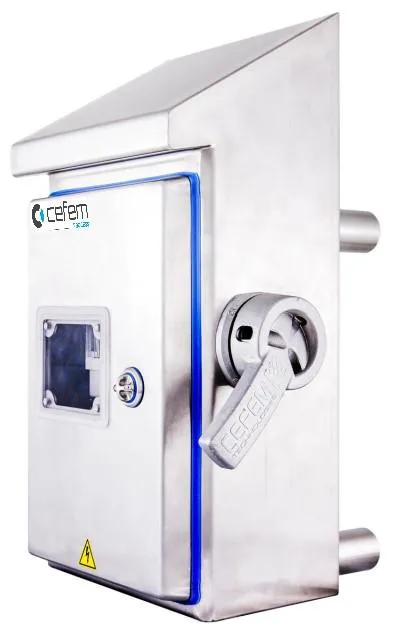

Safebloc Inox CITI
Versão higiênica em inox 304L de 1,5 mm, com teto inclinado a 30°, dobradiças ocultas e afastamento da parede para limpeza. De 40 a 400 A.
Ver detalhes

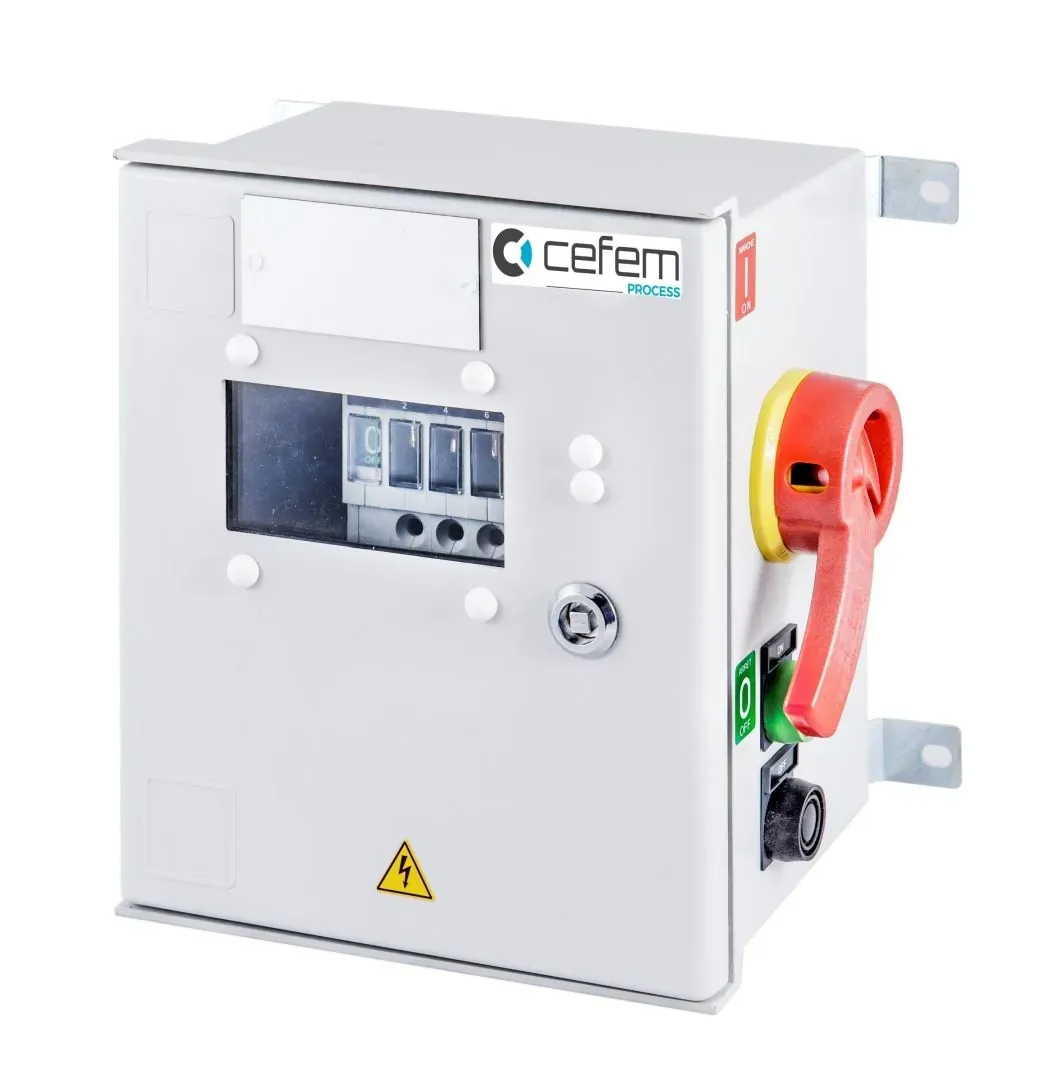

Safebloc Poliéster
Chave de bloqueio ICV de 40 a 1600 A em poliéster com fibra de vidro, resistente a corrosão, ácidos, solventes, óleos e UV. Livre de halogênios.
Ver detalhes

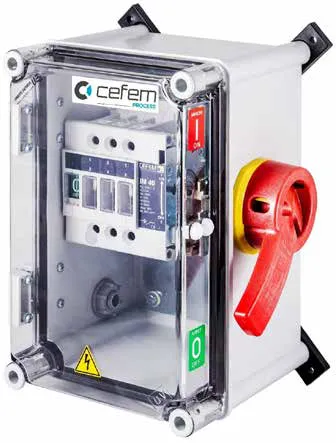

Safebloc POLY-M
Chave de bloqueio de 40 a 400 A em poliéster com tampa de policarbonato transparente: o seccionador fica todo à vista. Sem manutenção e com ótimo custo.
Ver detalhes

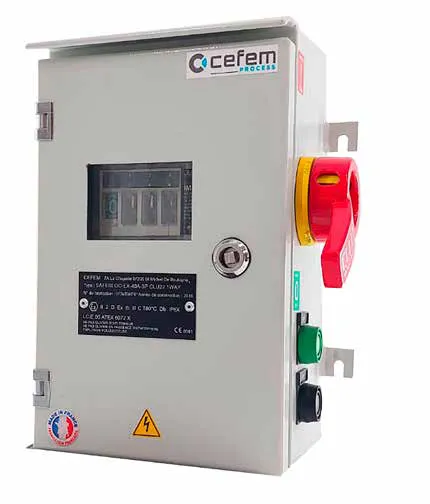

Safebloc ATEX Poeiras
Chave de bloqueio ICV de 40 a 630 A para atmosferas explosivas de poeira, zonas 21 e 22, conforme a diretiva 2014/34/UE. Marcação Ex tb IIIC.
Ver detalhes

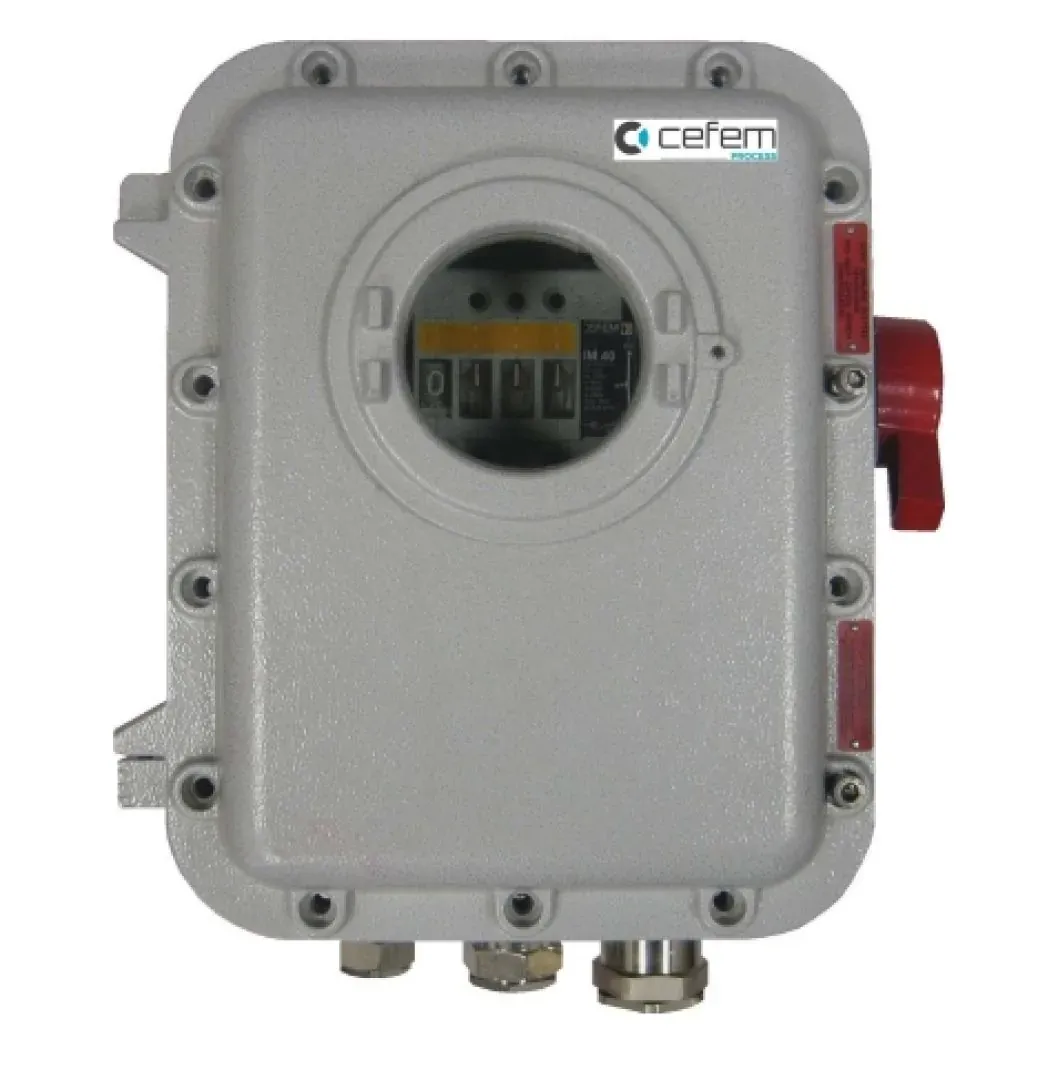

Safebloc ATEX Gás, série EJB
Invólucro à prova de explosão em alumínio fundido para zonas 1, 2, 21 e 22 (gás e poeira), conforme a diretiva 2014/34/UE. 40, 80 e 200 A.
Ver detalhes

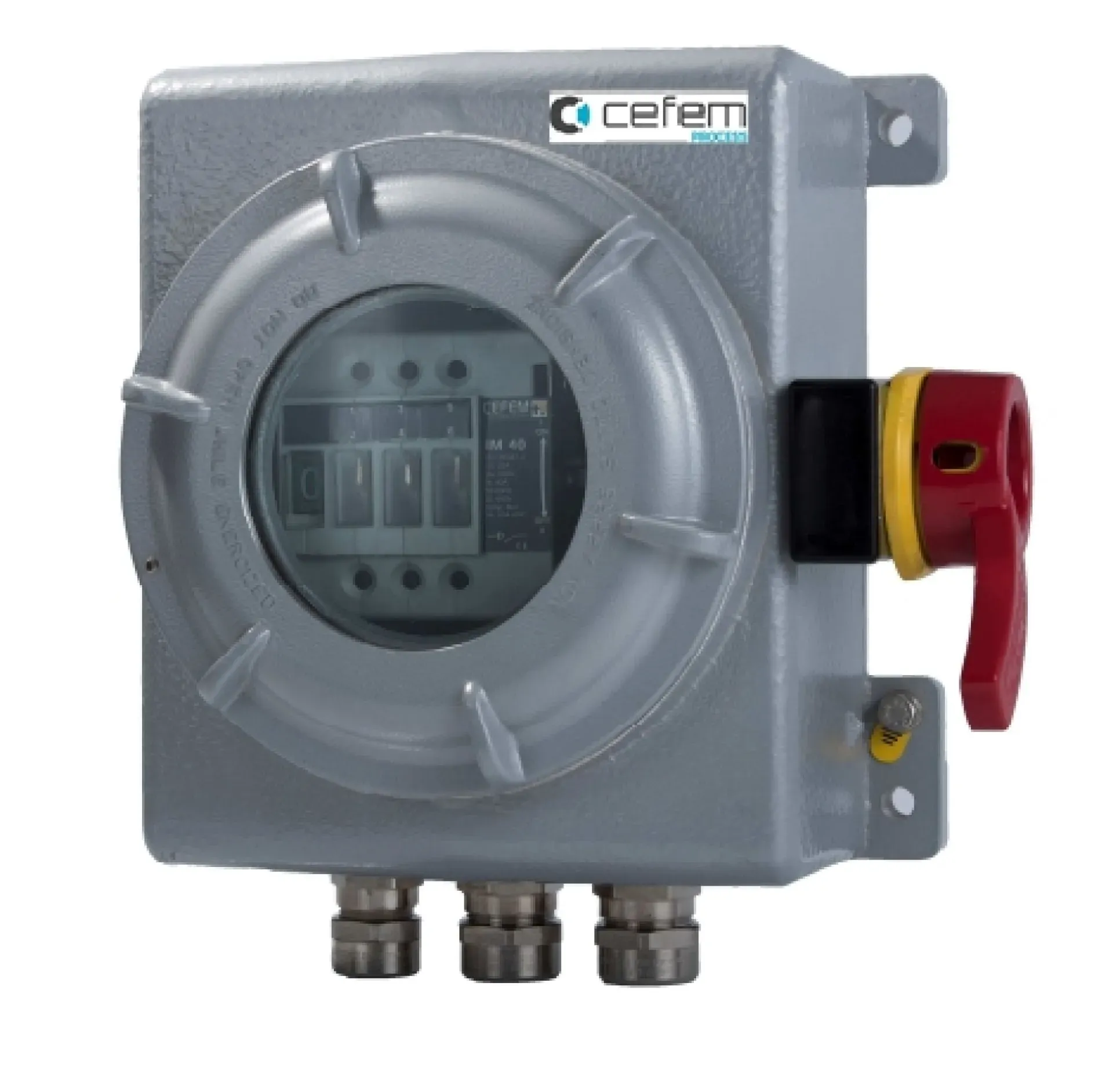

Safebloc ATEX Gás, série GUB
Invólucro à prova de explosão para gases do grupo IIC, zonas 1, 2, 21 e 22, em alumínio fundido com visor circular. 40 e 80 A.
Ver detalhes

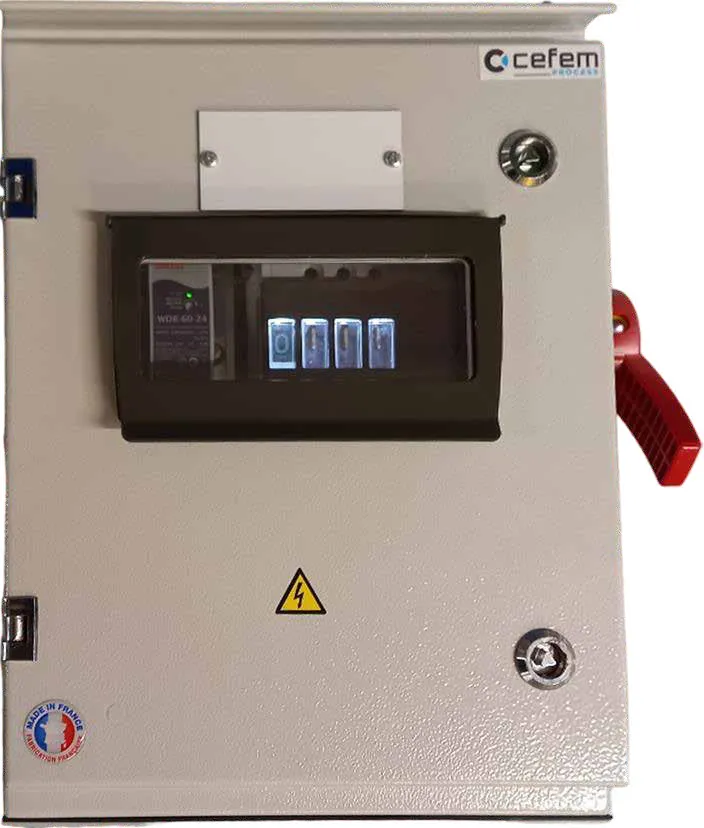

Safebloc Conectado
ICV com sensores e monitoramento remoto: estado da chave, corrente por fase, ciclos de manobra e localização GPS para planejar a manutenção preventiva.
Ver detalhes

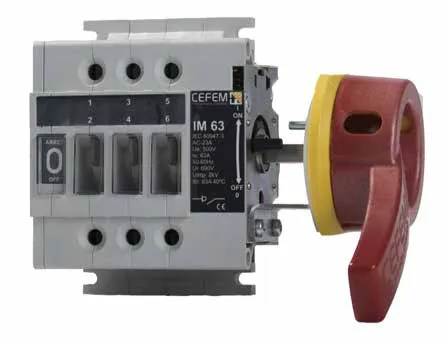

Interruptor-seccionador IM com comando lateral
Interruptores-seccionadores multipolares de 40 a 800 A com comando manual lateral, para manobra em carga e seccionamento de circuitos de baixa tensão.
Ver detalhes

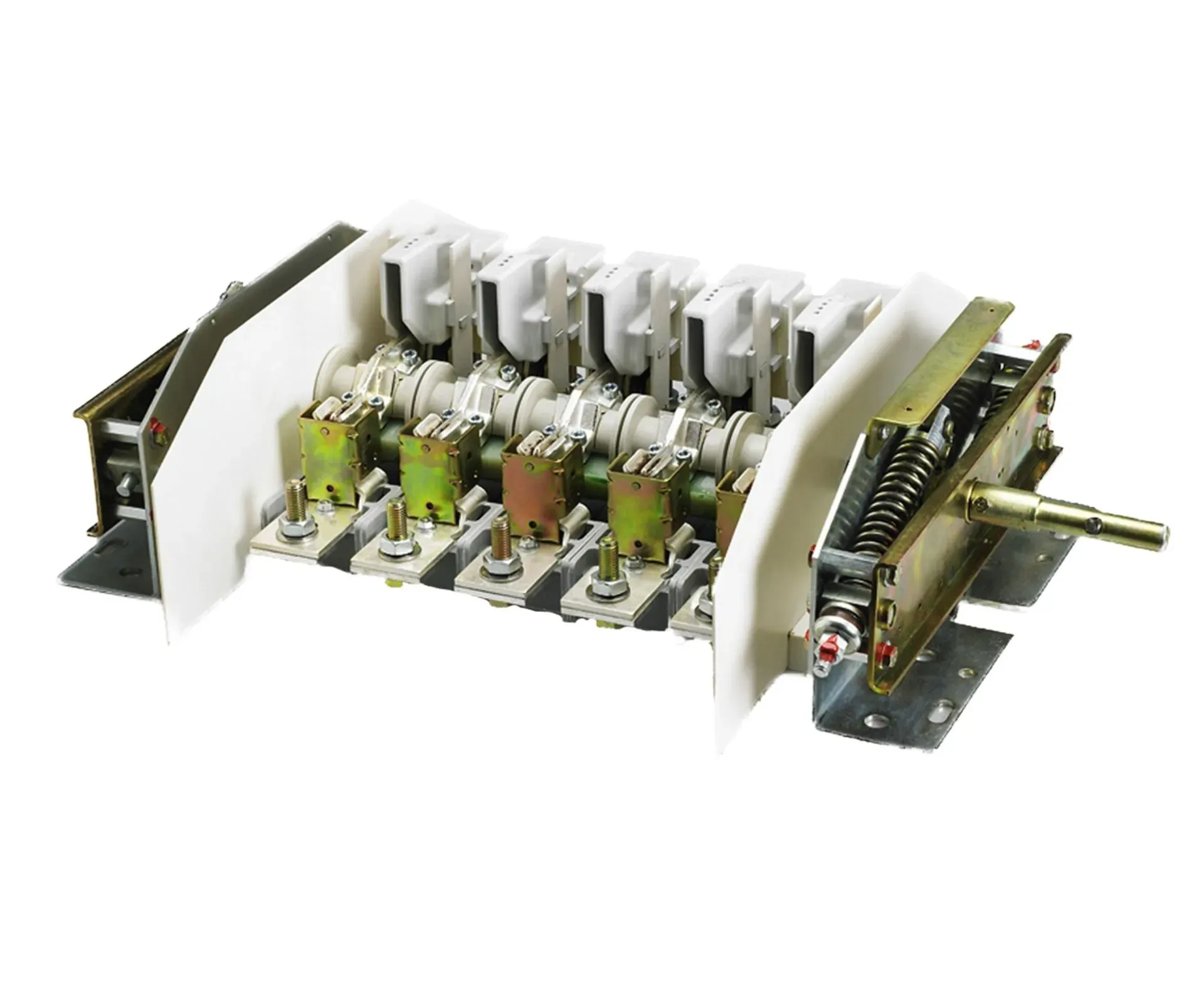

Interruptor-seccionador IM DC 1,5 kV
Interruptores-seccionadores modulares para corrente contínua até 1500 V, de 200 a 7200 A, para seccionamento em instalações industriais e ferroviárias.
Ver detalhesCaracterísticas técnicas
- Capacidade
- 40 a 1600 A (interruptores-seccionadores IM)
- Polos
- 3, 4 ou 6
- Invólucros
- Aço eletrozincado, inox 304L/316, poliéster com fibra de vidro, alumínio fundido (ATEX)
- Grau de proteção
- IP55 padrão · IP65 sob consulta (IP65 de série no inox e ATEX)
- Temperatura
- −40 °C a +130 °C (aço
- Resistência a impacto
- IK10 (20 J)
- Janela de inspeção
- Vidro triplex de 6 mm, não removível pelo lado externo
- Manopla
- Lateral, isolante, vermelha, bloqueável com até 3 cadeados
- Conexões
- Alto/baixo ou baixo/baixo; barramento a partir de 160 A
- Normas
- IEC 60947-1 · IEC 60947-3 · EN 60204-1 · EN 61439-1
Aplicações
- Mineração
- Pedreiras
- Cimento
- Siderurgia
- Papel e celulose
- Açúcar e etanol
- Ferrovias
- Indústria naval
- Alimentos e bebidas
- Farmacêutica
- Áreas classificadas Ex (gás e poeira)
Personalização e acessórios
- Contatos auxiliares
- Botoeiras e botão de emergência tipo cogumelo
- Indicadores analógicos e centrais de medição
- Etiquetas gravadas para TAG
- Sinalizador mecânico de posição
- Fechaduras de bloqueio
- Cobertura (toldo) de proteção
- Prensa-cabos ISO e terminais tubulares
Serviço

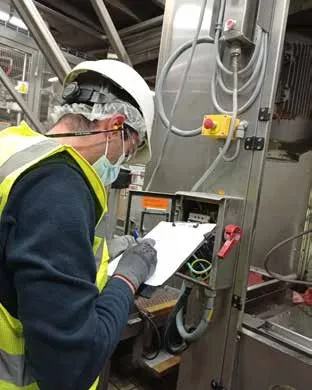

Auditoria e manutenção do seu parque de ICVs
Uma chave de bloqueio só protege se estiver funcionando. A CEFEM Process oferece auditoria e manutenção sob medida para os parques de ICVs; fale com a JALM para avaliar o seu.
- 01Auditoria de conformidade das ICVs instaladas
- 02Identificação das causas de não conformidade (idade, desgaste, segurança ou obsolescência)
- 03Plano de manutenção e substituição de curto e longo prazo
